ZTX 系列自动转换开关
 ZTX型开关仅提供标准的开路转换开关，最大额定电流400 A，适用于末端切换场合，可用于市电-市电，市电-发电机，发电机-发电机转换；ZTX系列ATS产品致力于提供高可靠性能与简化操作，并使两者完美结合，紧凑的设计更加有利于盘厂安装配套，预设定的参数让ATS的运行维护更加方便
额定电流40A~400A(2、3和4极)
单刀双投结构，机械保持，内置的机械连锁功能
直流线圈驱动机构，瞬间激磁操作，真正的PC级ATS产品
强大的短时电流耐受能力
MX60控制器，转换时间小于100ms
自动转换与手动机械转换
LED指示电源状态和开关位置
任何故障可通过LED不同显示方式判断，有利于快速故障排除
同相转换：开启此功能可实现感性负载的平滑转换
水电站及火电厂
油田、石油化工及煤化工
机场、地铁及高速公路
电网及输配电
ZTG系列自动转换开关
ZTG 系列自动转换开关，与ZTS系列同一平台设计，以保护ATS产品的最高可靠性与一致性，控制器MX150为客户提供了更好的用户界面，方便客户根据实际情况，进行现场控制；ZTG系列产品首次引入GE独特可控硅控制方式，使直流线圈的激磁控制更加精确可靠；ZTG系列产品致力于满足重要场合的转换要求，并提供开路转换ZGS型与延时转换ZGD型两种转换开关
开路转换型：两个位置转换开关，小于100ms的转换速度，适用于一般性负载
延时转换型：对于感性负载如大型电机，特别是UPS、开关电源等电力电子设备，由于自带储能设备可保证负载供电的连续性，并不依赖ATS的快速转换，相反快速的转换对UPS/开关电源的整流器及充电电路造成冲击；GE延时转换型ATS为此类负载提供更加平滑的转换方案，ZGD型ATS除了常用侧与备用侧两个位置外，还包括“中心位置”；ATS停留在“中心位置”的延时可调。
额定电流40A~3000A（2、3和4极）
可选择标准开关路转换ZGS型和延时转换ZGD型
负载使用类别：AC-33A，适合于混合性负载
双投机构，机械保持，无须外置连锁机构
直流线圈驱动机构，瞬间激磁操作，真正的PC级ATS产品
 MX150控制器，转换时间小于100ms
600A以上配备灭弧触头与禁止转换开关
中线性先合后分，防止相电压转换过程中异常升高
灵活的静态可控硅线圈回路控制方式，更少的二次元件数量
直流线圈电子保护功能，更好保证关键部件
控制器更具有通用性：多种转换方式，同样的控制器
控制器工作电源取自主回路，无需外接控制电源
所有参数可通过LCD面板进行精确设定
提供ATS事件记录及故障诊断统计功能
LED/LCD多种ATS状态显示方式
所有参数设置的永久性保存，无需备用电池
处理器及数字电路和一次回路隔离设计
远程通讯功能：内置RS485通讯接口，安装更加方便
广泛应用于机场、地铁、楼宇、医院、金融证券、电信及工厂等各行业

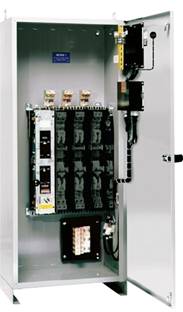

ZTS系列自动切换开关
ZTS系列提供标准转换、中间延时转换及瞬间并联型转换三种类型。一般的转换开关由于转换过程中，主触头动作采用“先离后接”方式，PC级ATS虽然转换速度快，但其机械特性决定了转换过程中负载必然有瞬间的断电；ZTS瞬间并联型开关较之一般的PC级转换开关优势必在于：当两路电源有电时，转换开关可通过主触头“先接后离”的方式，实现负载在两路电源间的不间断转换。适用于对断电敏感的关键场合。
原理：瞬间并联型转换开关转换顺序：当两路电源有电时（如ATS在发电机侧，市电恢复正常），ATS将从发电机侧回切市电侧，转换发生前，控制器自动检测两路电源相位角，仅当两路电源相位角差小于7度时，ATS市电侧触头闭合即“先接”，市电侧触头“先接”后，发电机侧触头立即断开即“后离”从而完全不间断转换。瞬间并联时间不超过100ms

额定电流150A~4000A（3极和4极）
标准与认证：美国UL1008，欧洲IEC60947-6-1，中国GB14048.11
负载使用类别：AC-33A，适用于混合性负载
采用MX250控制器，控制器抗干扰级别EN55022
触头转换时间小于100ms，两路电源间转换断电时间小于50ms
双投机构，机械保持，直流线圈驱动机构，瞬间激磁操作
双触头设计：配备主触头与灭弧触头
主触头有明显断开点，断开点可视
中性线较相线先合后分设计，防止中性线转换时瞬间悬空
中性线与相线同等容量，配备独立灭弧室
配备二次线隔离开关，允许在线维护ATS
控制电路和一次回路电气隔离设计
灵活的可控硅线圈回路控制方式，更少的二次元件数量
 控制器工作电源取自主回路，无需外接额外控制电源
直流线圈电子保护功能，更好保证关键部件
提供ATS事件记录及故障诊断统计功能
远程通讯功能，可选择的内置RS485通讯接口

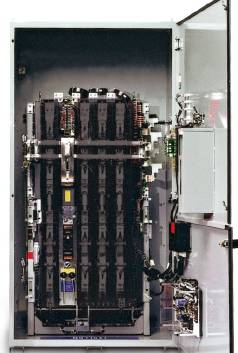

ZTS系列双旁路自动切换开关
旁路隔离型ATS设计用于关键电力场合，如数据中心、机场、金融、通信、半导体工厂等，其最大的优点在于提前或现场规避ATS机械故障导致的断电风险，当ATS发生机械故障时，并需要停电维护时，越来越多的重要电力场合如数据中心并不支持长时间断电，同时受限于UPS的后备时间（一般不大于30分钟），GE为客户提供了旁路隔离型ATS产品，当ATS发生故障需要现场维护时，可提前将负载手动转换至旁路开关，故障的ATS可通过导轨或ATS自带滑轮轻松移出进行维护，完成维护后，转换开关可重新移入测试位置进行功能测试，并恢复正常供电。
额定电流100A~4000A（3极和4极）
采用MX250控制器，抗干扰级别EN55022
使用类别AC-33A，适合混合性负责
标准转换开关可选择标准转换ZBS型/中间位延时转换ZBD型/瞬间并联转换ZBC型
进行周期性ATS转换测试，不影响负载供电
自动转换开关移出后，发电机自启动功能仍然正常工作
自动转换开关与旁路开关与ZTS系列具备同样的电气性能
自动转换开关与旁路开关双重机械/电气连锁
  |
