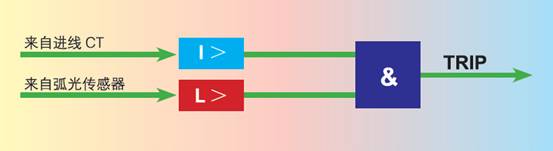

TAP300系列电弧光保护系统专门根据中低压母线系统的保护特点设计而成，设备为美国TINNOT公司全套进口产品，能有效的防止和降低电弧光的危害，该系统采用光检测和过流检测双判据原理，动作快、可靠性高，对一次设备无特殊要求，可适用于电力、石化、冶金、变电站等行业。 TAP300系列是在TAP600系列基础上进行了全面优化设计和改进，其设计和测试是根据最新的IEC60255保护继电器标准来完成，适合安装于任何环境，先进的技术更兼顾了功能的灵活及维护的简易性。TAP300系列弧光保护提供了完整的电弧光解决方案，它充分满足目前所有中低压开关柜和控制柜的应用需求，产品范围包括基本的独立保护单元和复杂的系统组合解决方案 TAP300系列电弧光保护原理 TAP300系列的优势 动作迅速 通过检测弧光，配合过流检测，能达到5~7ms快速出口 灵活性 容易适用任何开关柜和跳闸方案 多种可用的弧光传感器 可连接多个主单元，现场配置灵活 可靠性 超级外部干扰安全隔离水平 最高等级EMC电磁兼容测试 所有系统元件和内部连接的全范围在线自检 以弧光及电流双判断为条件，提高系统的运行可靠性 简易性 TAP300为标准弧光保护方案适合任何工程应用及快速现场配置 具有一键操作的自动配置功能 安装灵活方便，全数字化显示，操作简单 故障点定位 能显示弧光发生点的地址位置信息，方便快速处理故障、快速恢复供电。 成本效率高 细致的元件挑选优化了TAP300的成本结构 一体化设计，辅助单元可独立使用 装置间连接采用抗干扰极强的专用电缆，安装维护成本低 提供多种规格的传感器连接电缆
TAP310P技术参数
额定电流 L1 / L3或L2 / Io - 电流测量范围 - 热耐受能力 - 功率消耗
1 或 5 A 50/60Hz 0…6 A (0…6*In [In=1A]); 0…30 (0…6*In[In=5A]) 300 A ( 1s) 100 A ( 10s) 20 A (连续) <0.3 VA
额定电压 Uaux
48-265 VAC/DC
功率消耗
< 7 W (运行模式) < 10 W (输出继电器动作)
跳闸接点数量
4 个接点 (继电器 T1-T4)
告警接点数量
2 个常开接点 1 个常闭接点 (IF*)
额定电压
250 V AC/DC
持续耐受能力
5 A
扩展接口
接口数量 4
接口形式 RJ45/Modbus
通讯
RJ45/RS485/IEC61850（选配）

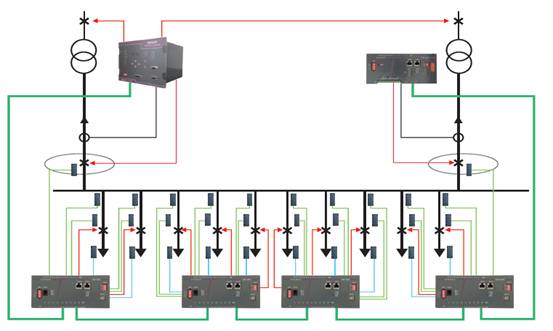

典型应用方案（发电厂）

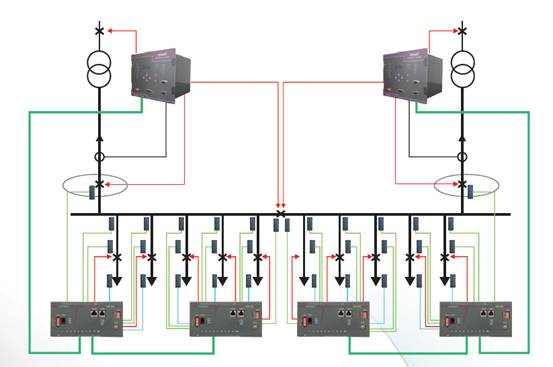

典型应用方案（工矿企业、变电站）

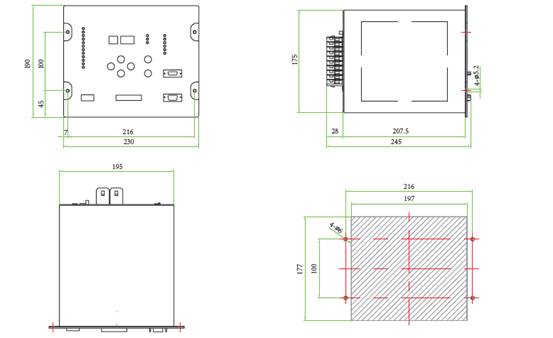

开孔尺寸
