TAP 600系列提供了完整的电弧光保护解决方案。 TAP 600系列的设计不仅采用了最先进的技术而且更兼顾了功能的灵活性及维护的简易性。它充分满足目前所有中低压开关柜和控制柜的应用需求，产品范围包括基本的独立保护单元和复杂的保护系统的解决方案。
TAP 600系列的设计和测试是根据最新的IEC60255保护继电器标准要求来完成的，因此它适合安装于任何环境下，例如电网、发电厂、风力发电、海上平台、船舶、石油天然气、化工、矿业、钢铁及其他重工业应用，以及商业和其它基础设施的电气系统。TAP 600系列采用模块化设计使其成为新建或改建电弧光保护系统的最佳选择。
TAP 600系列的优势
快速
2ms快速跳闸时间
可连接到用于快速灭弧的TAP 1000灭弧系统
灵活性
容易适用于任何开关柜和跳闸方案
多种可用的弧光传感器
单元间的长距离成为可能
可连接多个单元，现场配置灵活
可靠性
单元间采用标准的硬接线形式通讯
超级外部干扰安全隔离水平
最高等级的EMC电磁兼容测试
可选的开关量输入门槛电压
所有系统元件和内部连接的全范围在线自检
以弧光和电流作为基本动作判据，同时可引
入压力判据（可选）作为跳闸依据，进一步
增强系统运行的可靠性
简易性
TAP 600标准弧光保护方案适合快速的工程
应用和简易配置
具有一键操作的自动配置功能
安装灵活方便，操作简单
成本效率高
细致的元件挑选优化了TAP 600的成本结构
对内部连接和传感器接线使用了标准电缆
传感器和连线的快速安装
电缆可在现场裁减到合适的长度
产品功能选型
特性 |
TAP610F |
TAP610P |
TAP602 |
TAP601 |
TAP603 |
宽电压输入电源 |
√ |
√ |
√ |
√ |
√ |
3相电流输入（1/5A） |
√ |
√ |
|
|
√ |
零序电流输入（1/5A） |
√ |
√ |
|
|
√ |
最大传感器数量 |
|
12 |
|
12 |
|
最大光纤传感器数量 |
3 |
1（可选） |
3 |
1（可选） |
|
连接到TAP1000灭弧系统 |
√ |
√ |
|
|
|
快速输出(2ms) |
2 |
2 |
|
|
|
跳闸继电器数量（7ms） |
4 |
4 |
4 |
4 |
4 |
系统故障继电器（NO/NC） |
1 |
1 |
1 |
1 |
1 |
开关量输出（24VDC） |
2 |
2 |
2 |
2 |
2 |
按键 |
√ |
√ |
√ |
√ |
√ |
NVM存储器 |
√ |
√ |
√ |
√ |
√ |
LED指示灯 |
20 |
20 |
12 |
12 |
12 |

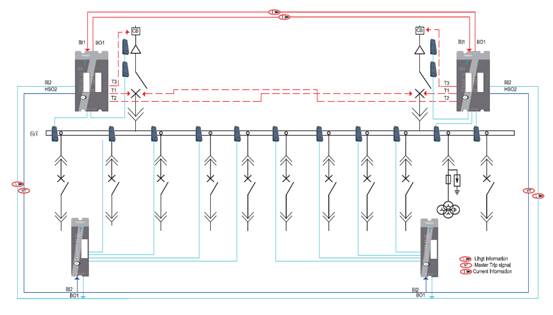

典型应用方案（发电厂）

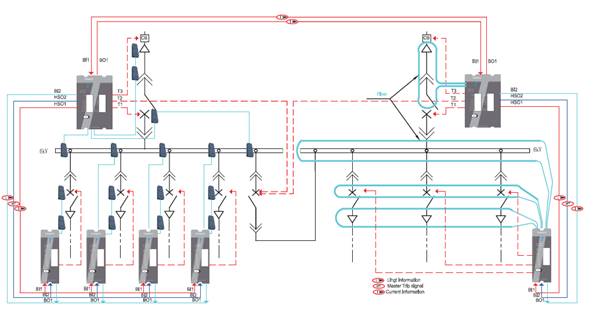

典型应用方案（工矿企业、变电站）

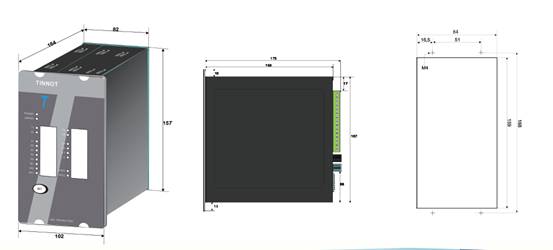

外型尺寸及开孔图
 |
|
|
